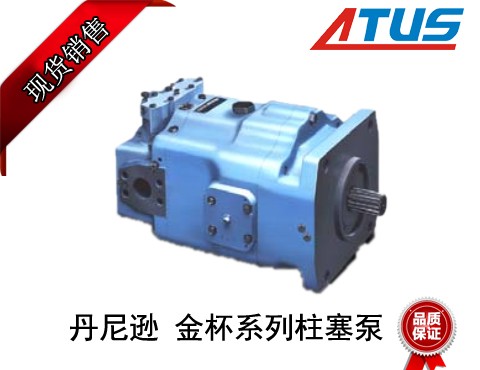

丹尼遜金杯系列柱塞泵

丹尼遜金杯系列柱塞泵特性：

1、凸輪斜盤與斜盤支座的變量斜盤組件凸輪盤與凸輪座的配合之間采用靜壓平衡支承，使凸輪盤在變量過程中的擺動十分平穩，而其它泵常用的耳軸和滾子軸承支承的變量斜盤結構容易產生噪聲。凸輪盤與凸輪座的這種結構具有較好的剛性，加之取消了滾子軸承，故噪聲低、滯環小。在凸輪盤和凸輪座組件的兩側裝有變量葉片，凸輪盤的位置變化即由該兩葉片驅動確定。實際上，這種壓力驅動的葉片組件是凸輪盤的一部分，提供了對液壓泵變量的完全直接和十分精確的控制。此外，由于沒有任何像變量活塞那樣的機械連接，這種凸輪式結構的變量斜盤機械磨損和應力均較小，因此響應快、功能穩定、故障少。

2、獨特的伺服控制機構從控制泵的輸出，通過轉轉伺服控制器，到變量葉片的控制腔，這一套伺服變量系統具有十分穩定可靠的控制功能，其對系統壓力變化的補償使得變量控制對輸入指令的響應幾乎是瞬時的。當泵的排量與旋轉伺服控制器的輸入指令相符時，控制油液即被封閉在葉片控制腔內，由于變量葉片的結構十分緊湊，被封閉油液的容積很小、很穩定。當指令信號變化時，壓力平衡的旋轉伺服控制器將伺服葉片的一側控制腔與液壓泵殼體接通，而將另一側控制腔與伺服控制油接通，使凸輪盤擺動。同時，與變量斜盤組件連接的葉片控制腔的兩個油口具有位置反饋的作用，當凸輪盤擺動到指令信號要求的位置時，恰好再次將進、出葉片控制腔的伺服油路切斷，凸輪盤定位。壓力平衡的旋轉伺服輸入桿保證了只需很小力矩作為輸入信號。葉片控制腔油口與旋轉伺服柄之間的精確配合使誤差信號隨時得到糾正。旋轉伺服柄由加在伺服轉軸上的外部信號控制，其輸入信號的的范圍為19o至-19o。此外，還可以加入其它附加控制，詳情后文討論。

3、伺服壓力的控制伺服壓力由伺服溢流閥確定，由于補油油液首先流經伺服壓力系統，故需始終保證對伺服壓力的控制。在伺服溢流閥中有一個“壓力模擬銷”，可使伺服壓力隨系統壓力的升高而升高，升高的比率為：系統壓力每升高69bar（1000psi），伺服壓力升高2.8bar（40psi）。伺服壓力的這種隨動變化，使泵在負載變化時，其伺服變量系統的性能不受影響。

4、缸體大軸承金杯泵采用大軸承對缸體進行支承的結構，該大軸承用于承受柱塞作用在與傳動軸成夾角的變量斜盤上而造成的徑向負載，限制了缸體工作時“歪斜”的可能性，保證了缸體與配流盤的牢固貼合。此外，這樣的結構設計避免了大尺寸的傳動軸軸承的使用，大大地減小了柱塞孔的分布園直徑。

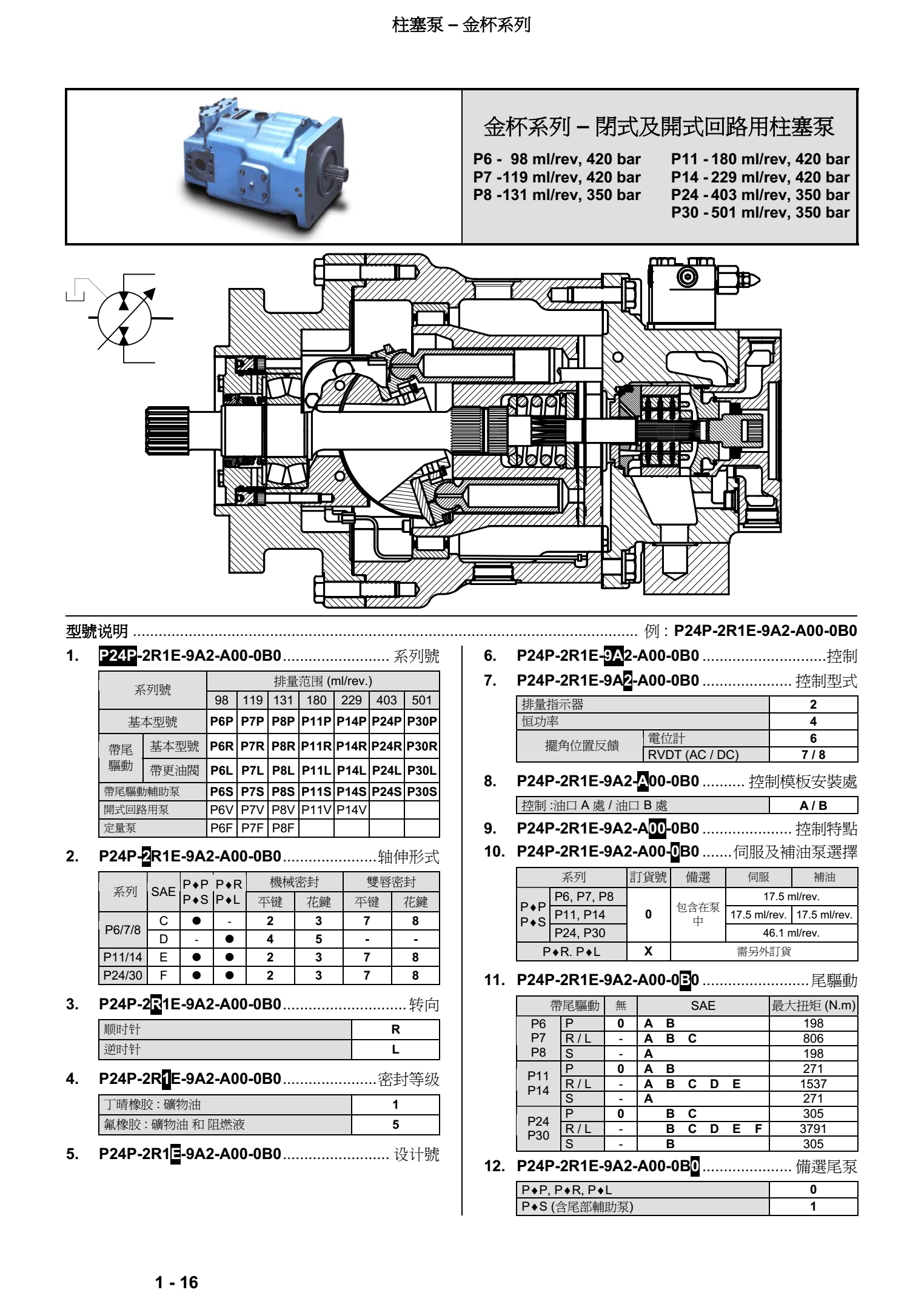

丹尼遜金杯系列柱塞泵型號說明：

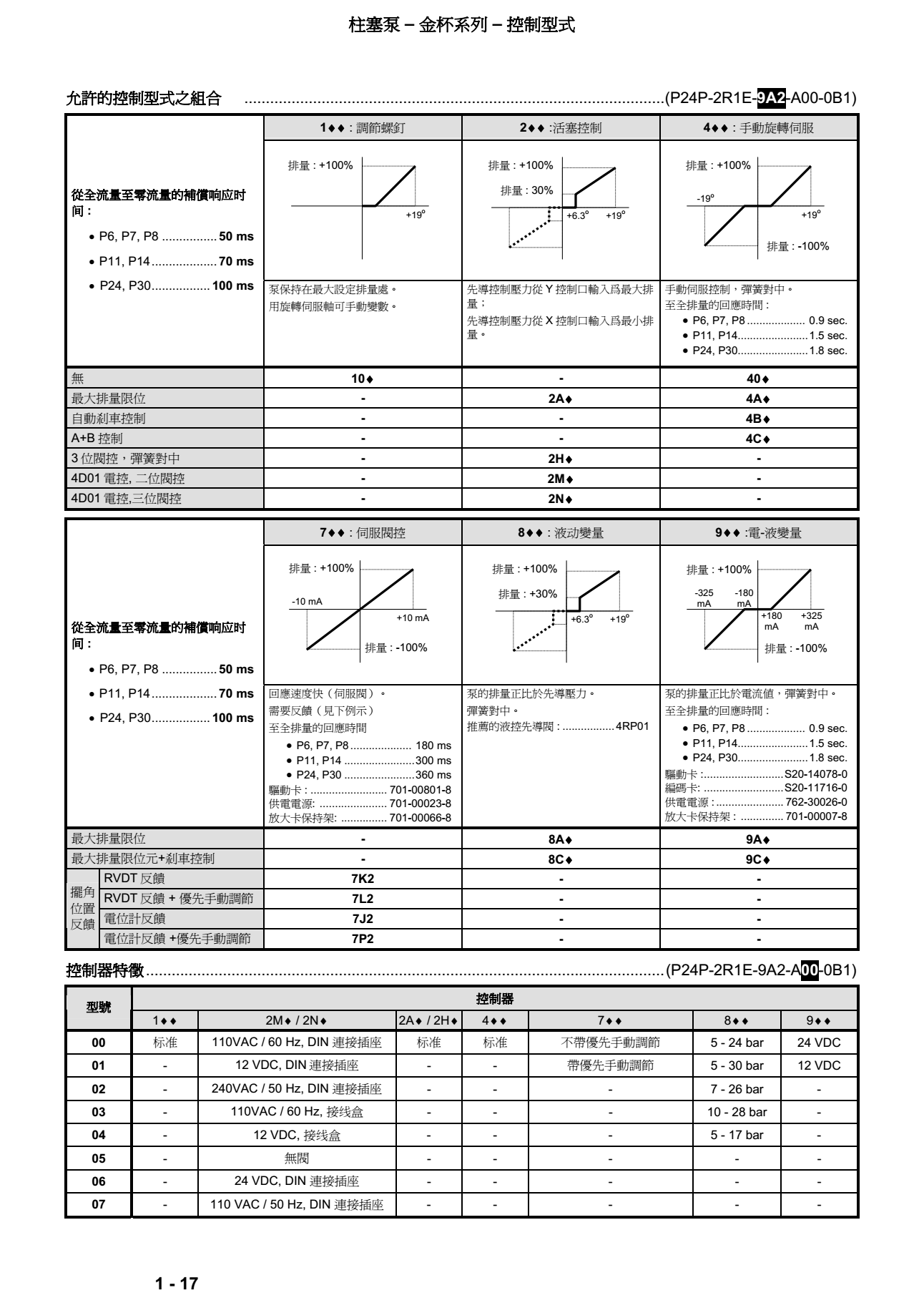

丹尼遜金杯系列柱塞泵控制方式：

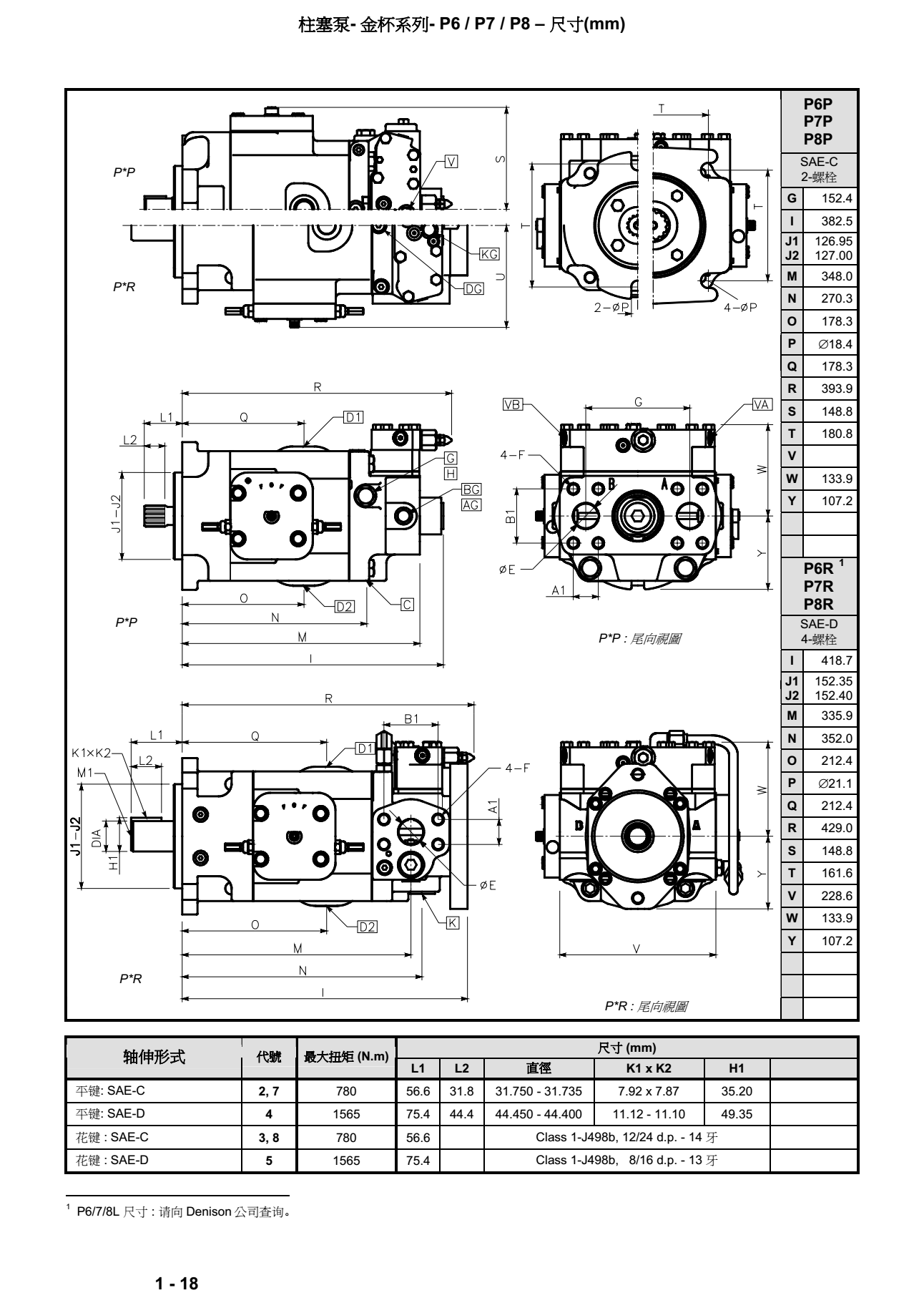

丹尼遜金杯系列柱塞泵尺寸：

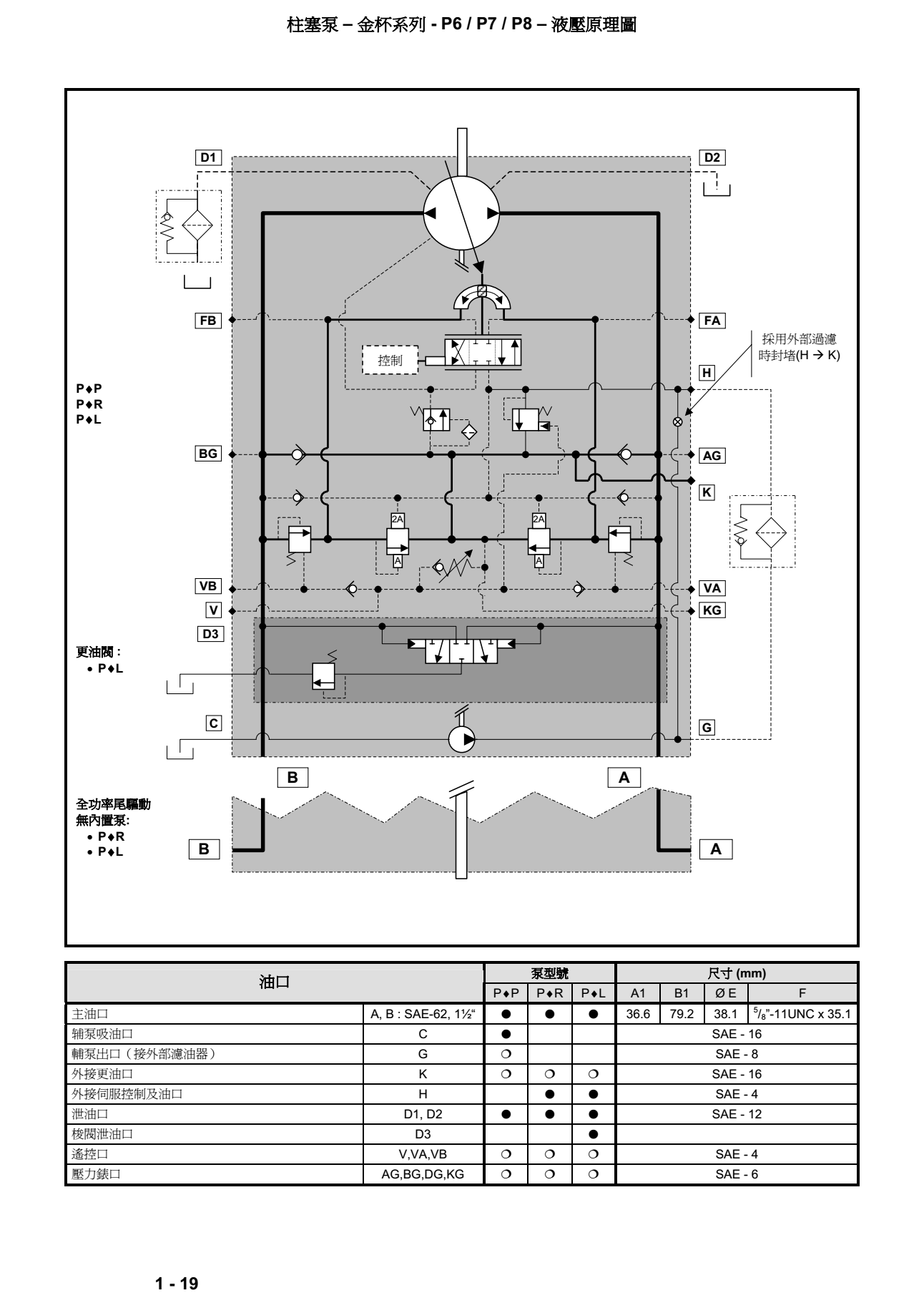

丹尼遜金杯系列柱塞泵液壓原理：
