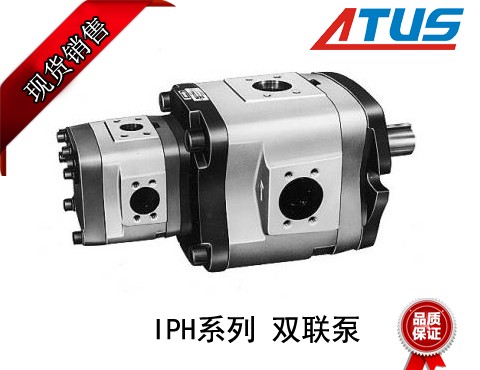

不二越IPH系列齒輪泵

不二越IPH系列齒輪泵

新型（ 11D）系列，全部型號與舊型號（ 10D）在安裝上都可以互換，但是，在IPH-3及4尺寸的組合中， 3和4尺寸的部分密封零件不可以互換。

產品特點：
1、使高壓，低噪音的IPH系列IP泵成為雙聯泵，可以進一步擴大IP泵的使用范圍。

2、泵的組合有很多形式，可以按用途來選擇最佳組合。

IPH-22B   頭側排量4.3 - 9.8    軸側排量4.3-9.8    轉速600-2000   壓力：固定21{214}最高30{306}
IPH-23B   頭側排量4.3 - 9.8    軸側排量12.2-18.9  轉速600-2000   壓力：固定21{214}最高30{306}
IPH-24B   頭側排量4.3 - 9.8    軸側排量24.8-38.7  轉速600-2000  壓力：固定21{214}最高30{306}
IPH-25B   頭側排量4.3 - 9.8    軸側排量48.9-76.6  轉速600-2000   壓力：固定21{214}最高30{306}
IPH-26B   頭側排量4.3 - 9.8    軸側排量97.5-151.0 轉速600-2000   壓力：固定21{214}最高30{306}
IPH-33B   頭側排量12.2 -18.9   軸側排量12.2-18.9  轉速600-2000   壓力：固定21{214}最高30{306}
IPH-34B   頭側排量12.2 -18.9   軸側排量24.8-38.7  轉速600-2000   壓力：固定21{214}最高30{306}
IPH-35B   頭側排量12.2 -18.9   軸側排量48.9-76.6  轉速600-2000   壓力：固定21{214}最高30{306}
IPH-36B   頭側排量12.2 -18.9   軸側排量97.5-151.0 轉速600-2000   壓力：固定21{214}最高30{306}
IPH-44B   頭側排量24.8 -38.7   軸側排量24.8-38.7  轉速500-2000   壓力：固定21{214}最高30{306}
IPH-45B   頭側排量24.8 -38.7   軸側排量48.9-76.6  轉速500-2000   壓力：固定21{214}最高30{306}
IPH-46B   頭側排量24.8 -38.7   軸側排量97.5-151.0 轉速500-2000   壓力：固定21{214}最高30{306}
IPH-55B   頭側排量48.9 -76.6   軸側排量48.9-76.6  轉速400-2000   壓力：固定21{214}最高30{306}
IPH-56B   頭側排量48.9 -76.6   軸側排量97.5-151.0 轉速400-2000   壓力：固定21{214}最高30{306}
IPH-66B   頭側排量97.5 -151.0  軸側排量97.5-151.0 轉速300-2000   壓力：固定21{214}最高30{306}

1、最高壓力：壓力頻繁變動的使用狀態下的最高壓力界限。(但是，頭側、軸側同時負荷時的最高壓力與額定壓力相同。）
2、吸油口壓： –0.02?+0.03MPa {–0.2?+0.3kgf/cm2}
3、避免吸油口裝在泵的下側。另外，當轉速超過1800min-1時， IN入口配管分別裝在軸側和頭側。
4、需要配管法蘭盤時，請參照以下形式。
5、常用壓力是在頭側及軸側使用同樣壓力時的連續使用壓力。
6、頭側，軸側的泵性能和單泵相同，所需動力是2個泵的和。
7、上表中1200min-1， 21MPa中所需的動力值（ kW）是配合各形式最大排量值，在頭側，軸側一起為21MPa使用時的值。所謂各型式的最大排量的配合，
如： IPH-22B時是IPH-22B-8-8-11， IPH-46B時是IPH-46B-32-125-11。（ *6B的6型泵排量全部按125計算。）
